서로 다른 두 VPC간 피어링 연결

아래는 기본 CloudFormation 환경이다.

위와 같은 환경에서는 아직 피어링 연결이 안됐기 때문에, 두 VPC는 기본적으로 서로 통신이 불가능하다.

SSH 접근을 통해 각 EC2의 퍼블릭 IP로 접속 후 프라이빗 IP로 통신이 되는지 확인해보자.

VPC1에서 VPC2로 프라이빗 통신확인

위와 같이 통신 불가임을 알 수 있다.(반대도 마찬가지)

---

피어링을 생성해보자.

피어링 이름, 피어링 요청자, 수락자 설정

​

이후 수락자에서 수락을 해야 피어링 생성이 완료된다.

작업 칸에서 요청수락을 누르면 된다.

---

현재까지 진행된 내용은 다음과 같다.

이제 각 VPC에서 반대편 VPC의 서브넷과 프라이빗 통신을 하기위한 라우팅 테이블을 작성하자.

​

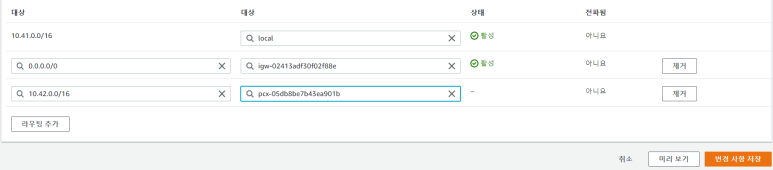

VPC1에서 라우팅 테이블 추가

위처럼 상대 대역을 설정하고, 대상으로 VPC 피어링을 지정해준다.

마찬가지로 VPC2에서도 동일하게 라우팅 테이블을 추가해준다.

​

그럼 위와같이 연결이 완료된다.

---

마지막으로, 인스턴스 간 프라이빗 IP로 웹 서버 접속이 가능하게 하기 위해 인스턴스의 보안그룹에 HTTP 허용을 추가해준다.

​

위와같이 VPC1 보안그룹에서 인바운드 규칙을 추가해주고 동일하게 VPC2 보안그룹에서도 적용을 해준다.

​

위와 같이 최종 모든 설정이 완료됐다.

​

---

마지막으로 다시 통신 확인을 해보자.

ping명령어(ICMP) 와 curl명령어(HTTP)로 접속을 확인한다.

VPC1에서 VPC2로의 접근

VPC2에서 VPC1으로의 접근

모든 통신이 정상적으로 이루어지고 있다.

​

추가로, VPC 피어링 연결 속성에 '요청자 & 수락자 DNS 확인'이 미허용으로 설정되어 있으면,

서로다른 VPC 인스턴스 간에 VPC DNS와 통신 시 퍼블릭 IP로 접근한다.

반대의 경우 반대이다.





출처 : 따라하며 배우는 AWS 네트워크 입문
